CompactDefinition und AD210

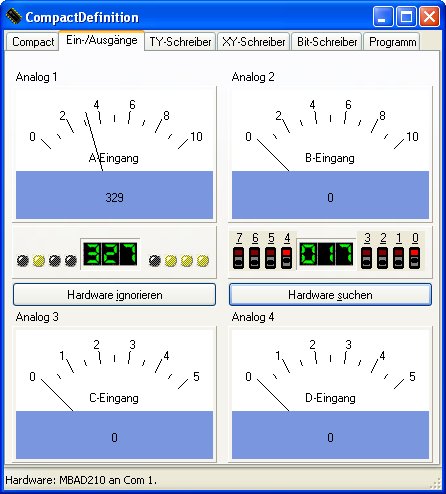

Das Programm CompactDefinition von H.-J. Berndt (Download)  unterstützt zahlreiche Interfaces, darunter auch das AD210. Ein Klick auf „Hardware suchen“ findet das Analoginterface automatisch. Die Kanäle Analog 1 und Analog 2 werden angezeigt. Der Messbereich beträgt einheitlich 10 V.

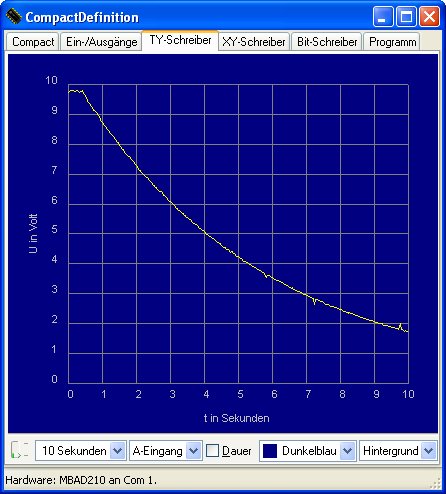

Im Fenster XY-Schreiber lassen sich Spannungsverläufe aufzeichnen. Die folgende Messung zeigt die Entladung einen Kondensators mit 4,7 µF am Eingang des AD210. Bei einem Eingangswidersatnd von 1 MOhm beträgt die Zeitkonstatante 4,7 s.


Programmieren mit CompactDefinition

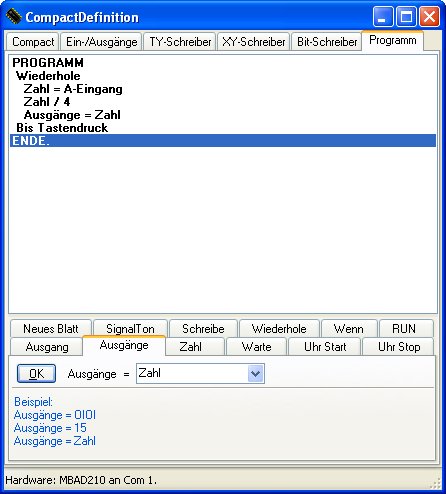

Die Programmierumgebung erlaubt die Automatisierung einfacher Mess- und Steuerungsaufgaben. Das Beispiel zeigt eine Umsetzung der Eingangsspannung in ein PWM-Signal. Die Eingänge liefern einen Zahlenbereich bis 1023, während der PWM-Ausgang einen Ausgangsbereich bis 255 besitzt. Der Messwert muss daher vor der Ausgabe durch vier geteilt werden. Die PWM-Ausgabe verwendet den Befehl „Ausgänge“, der bei anderen Interfaces acht digitale Ausgangsleitungen steuert.

PROGRAMM
  Wiederhole
    Zahl = A-Eingang
    Zahl / 4
    Ausgänge = Zahl
  Bis Tastendruck
ENDE.




Ein weiteres Beispiel soll einen Grenzwertschalter mit Hysterese realisieren. Bei einer Spannung unter 1,2 V soll der Ausgang eingeschaltet sein, über 1,3 V soll er abgeschaltet werden.

PROGRAMM
 Wiederhole
   Zahl = A-Eingang
  Schreibe Zahl
   Wenn Zahl < 120 Dann
      Ausgänge = 255
   Sonst
   EndeWenn
   Wenn Zahl > 130 Dann
      Ausgänge = 0
   Sonst
   EndeWenn
 Bis Tastendruck
 Ausgänge = 0
ENDE.
