Messen mit RealView von ABACOM

(23.8.02)

Das neue Programm RealView bietet einen komfortablen Kurvenschreiber für mehrere Messkanäle und eine Vielzahl unterschiedlicher Erfassungssysteme mehrerer Firmen. Hier ist es möglich, ein SERAI 6-10 vom AK-Modul-Bus zusammen mit einer Messkarte von Kolter oder einem Interface von ELV zu betreiben. Daten lassen sich über längere Zeiträume erfassen, online beobachten und nachträglich in beliebigen Maßstäben betrachten. Mit der Exportfunktion lassen sich Messkurven auch in andere Programme wie z.B. Excel einlesen.

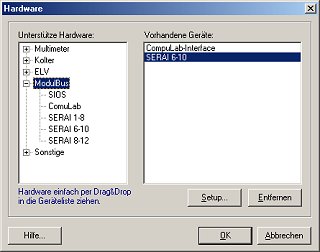

Jede Messung ist als eigenes Projekt organisiert. Zunächst muss die gewünschte Mess-Hardware gewählt werden. Im Beispiel wurden das CompuLAB an COM2 und das SERAI 6-10 an COM1 verwendet.

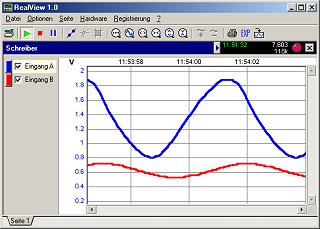

Die erste Messung verwendet das CompuLab als Datenerfassungsgerät. Wichtig ist neben der Auswahl der korrekten COM-Schnittstelle auch die im Setup der Messung gewählte Messrate, die beim CompuLab mindestens 20 ms betragen muss. Den einzelnen Messkanälen müssen dann noch die passenden Messbereiche und die tatsächlich verwendeten Eingänge zugeordnet werden. Die folgende Messung zeigt Signale eines langsamen Transistor-Phasenschieberoszillators mit einer Periode von ca. acht Sekunden.

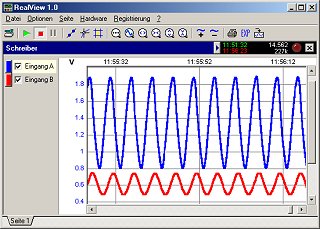

Während der Messung wandern die Messwerte in Echtzeit nach links über den Bildschirm. Man sieht jederzeit den aktuellen Verlauf und die aktuelle Dateigröße. Das Programm ist einem konventionellen Messwertschreiber nachempfunden, bei dem Messwerte in mehren Farben auf Papier geplottet werden.

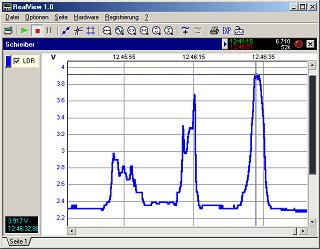

Nach dem Ende der Messung lassen sich die Daten in beliebigen Maßstäben darstellen. Das ist sinnvoll, wenn in unregelmäßigen Daten nach besonderen Ereignissen gesucht werden soll. Die folgende Messung zeigt eine Langzeitbeobachtung der Helligkeit mit einem LDR am SERAI 6-10. Ein Messcursor erlaubt z.B. die genaue Vermessung der aufgetretenen Maxima.

Mit den Geräten aus der SERAI-Serie lassen sich Messintervalle bis herunter zu 5 ms erreichen. Im Interesse vertretbarer Datenmengen sollte man aber bei Langzeitmessungen größere Intervalle im Bereich von Sekunden oder Minuten wählen. Gerade wenn alle verfügbaren Eingänge gemeinsam verwendet werden, kommen sonst übergroße und schwer auszuwertende Datenmengen zustande.

Fazit: RealView löst elegant und problemlos zahlreiche Aufgaben der Messtechnik. Messergebnisse lasen sich flexibel darstellen und auswerten. Die besonderen Stärken der Software liegen bei Langzeitmessungen mit mehreren Messkanälen.



Weitere Informationen zum Thema:

Homepage des Herstellers ABACOM: www.abacom-online.de
Interfaces von AK-Modul-Bus: www.ak-modul-bus.de/technik/hard3.html
