Ausgabe 27, September 2000
Oft steht man vor der Situation, dass die verfügbare Software eine bestimmte Aufgabe nicht lösen kann. Man muss dann eigne Programme schreiben. Je nach Größe der Aufgabe und Vorerfahrungen ist es aber oft nicht sinnvoll, sich speziell in eine Programmiersprache einzuarbeiten. Man muss daher nach Lösungen suchen, mit denen die Einarbeitungszeit gering bleibt. Solche Lösungen finden sich oft in grafischen Programmierumgebungen, mit denen man Schaltbilder zeichnet, die gleichzeitig funktionsfähige Systeme erzeugen. Hier wird das Programm Profilab Exper 1.0 der Firma Abacom vorgestellt, das die Interfaces CompuLAB und SIOS bereits als Funktionblöcke enthält. Zahlreiche andere Geräte sind ebenfalls enthalten, darunter auch die bereits eingesetzten Digitalmultimeter. Das Programm DMM-Easy zur einfachen Verwendung von Digitalmultimetern gehört ebenfalls zum Lieferumfang.
Aufbau eines Leistungsmessers mit Profilab Expert

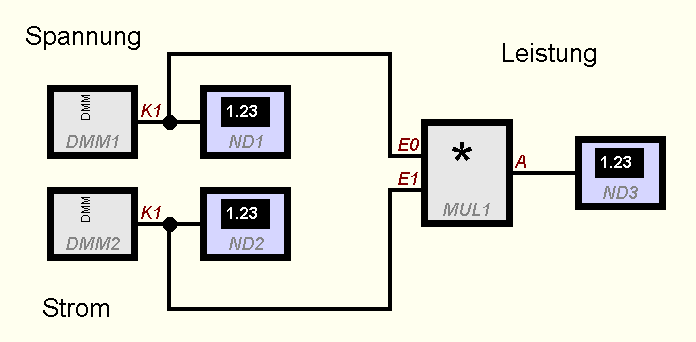

Abb. zeigt ein einfaches Anwendungsbeispiel, das bereits als Datei im Programmpaket vorliegt. Hier werden zwei Digitalmultimeter zur Messung von Spannung und Stromstärke eingesetzt. Durch einen Multiplizierer erhält man die Anzeige der Leistung. Alle Messgeräte für Spannung, Strom und Leistung liegen auf einer Frontplatte und lassen in weiten grenzen frei gestalten. Das Beispiel zeigt deutlich, wie mit einem einfachen Aufbau ohne spezielle Programmierkenntnisse eine komplexe Aufgabe gelöst werden kann.
Das Beispiel nach Abb. verwendet das SIOS-Interface. Daten eines Schiebereglers werden an den Analogausgang A geleitet. Mann kann also manuell eine Spannung zwischen = und 5 V einstellen. Gleichzeitig wird die Eingangsspannung am Eingang A gemessen und mit einem Zeigerinstrument dargestellt. Die Daten gelangen aber auch zu einem Plotter-Modul, das über zwei Tastschalter gestartet und gestoppt werden kann. Die verwendeten Parameter wie Messbereich und Zeitachse sind in weiten Grenzen einstellbar. Alle Elemente werden mit passenden Beschriftungen auf einer virtuellen Frontplatte angezeigt.

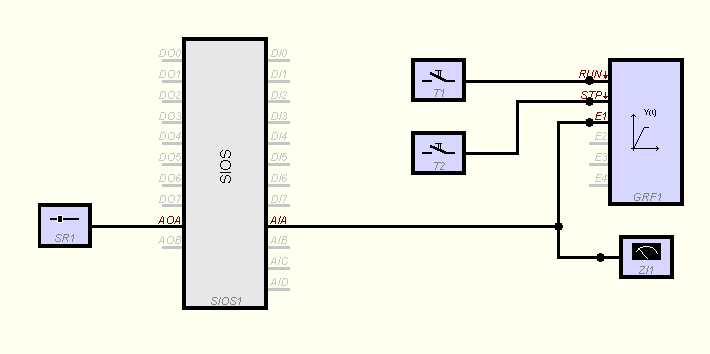

Analoge Ein- und Ausgaben mit dem SIOS-Interface

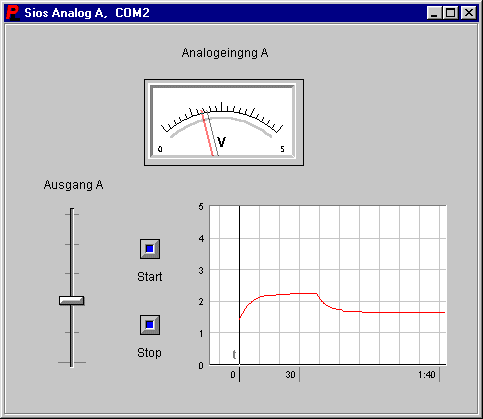

Die erzeugte Frontplatte des Programms
Das erzeugte Programm lässt sich einfach kompilieren, so dass ein selbständig lauffähiges Programm entsteht, das legal weitergegeben werden darf. Das hier gezeigte Beispiel findet sich in kompilierter Form auf der CD. Es enthält eine feste Einstellung der Schnittstelle COM2 und ist unter Windows 3.1 und Windows 95/98 lauffähig.
